電壓和電流是電機產品非常重要的關鍵性能參數。對于輸出功率相同的電機，高壓電機對應的電流很小，而低壓電機對應的電流很大。但是不同的定義條件會對應不同的結果。

01 同功率條件下電壓與電流的關系

最直接的比較方法可以比較相同功率條件下低壓電機和高壓電機的電流值：直觀地看，電機繞組和導線的導電面積差別很大；另一種比較方法是比較不同電源電壓下雙電壓電機的電流，同樣的道理是高電壓對應較小的線路電流。

三相電機功率、效率、電流、電壓的關系是額定功率=額定相電壓額定相電流功率因數效率。從這個關系可以得出一個結論：在相同的功率條件下，電機的電壓和電流是負相關的，即一增一減的關系，與電機的功率因數和效率也有一定的關系。但是，在相同功率和相同極數下，功率因數和效率的差異很小，不會影響電機電壓和電流的整體趨勢。

02同一臺電機電壓與電流的關系

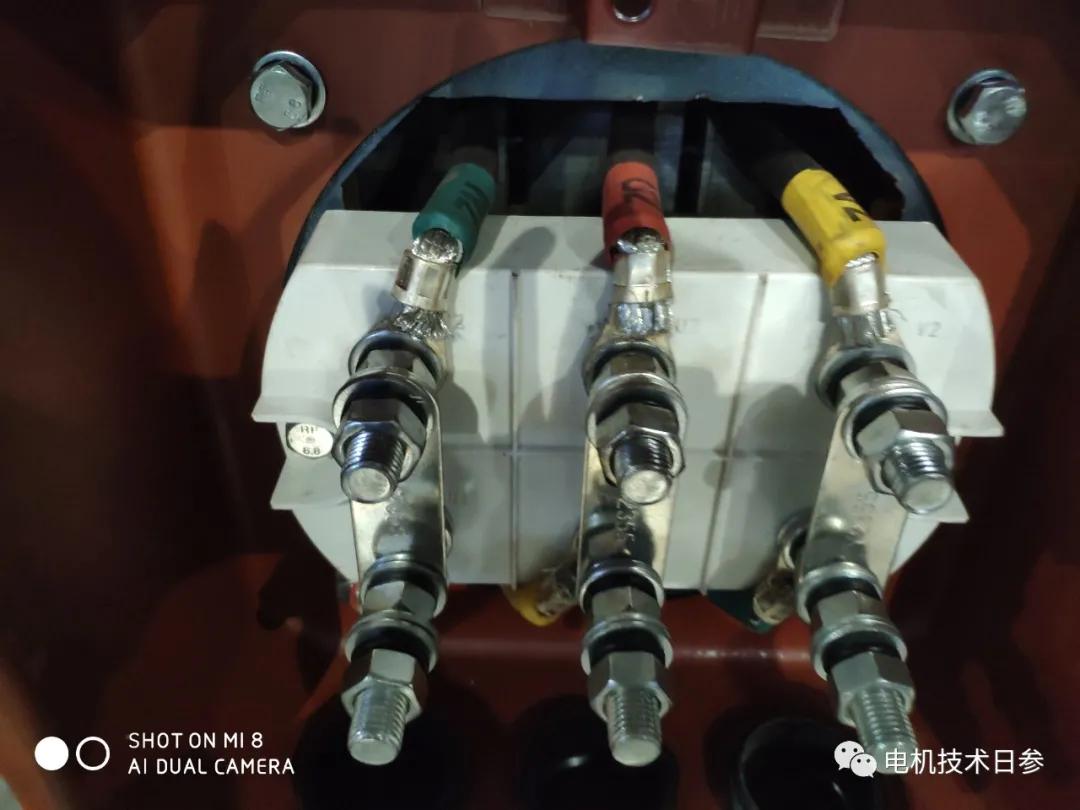

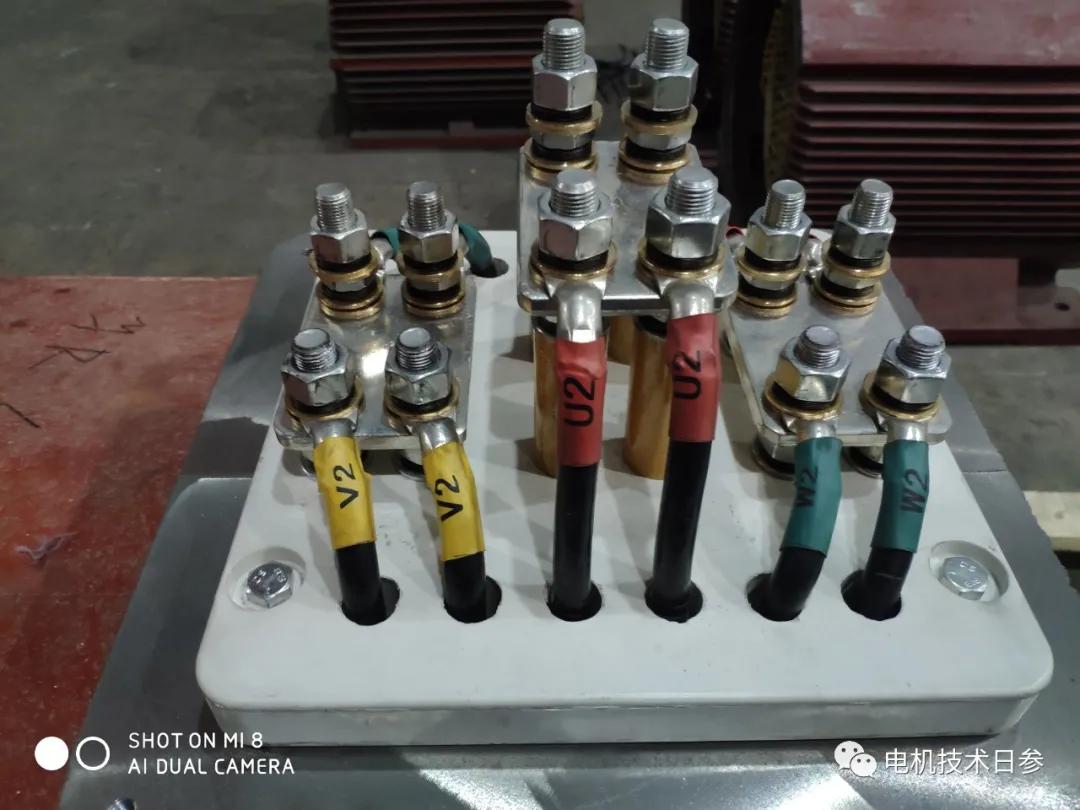

對于同一臺電機，不同的連接對應不同的電壓。以380/660V雙電壓電機為例，380V對應三角形接線，電機的線電流是660V星形接線正常電流的1.732倍(根數3)。但兩個接線的相電壓和相電流完全相同，但電源輸入電機的電流或線電流不同。之所以這樣配置或設計電機，一是不允許改變電機中流通的額定電流，增加了過載，降低了驅動達不到要求的負載設備的能力；其次，三相交流電機輸出相同功率時，線電壓是相電壓的1.732倍(根數3)，線電流是星形連接時相電流的1.732倍(根數3)，而線電壓等于相電壓，線電流是角形連接時相電流的1.732倍(根數3)。

空載狀態下，對同一臺電機施加不同的電壓時，電機的電流和電壓呈現非線性正相關，即電流隨電壓增加而增加；在相同的負載條件下，電壓和電流的關系是負相關的。

以380V異步電動機的堵轉試驗為例，一般對電動機施加100V電壓，以保證電動機的電流基本處于額定電流水平，因為此時電動機的轉子處于靜止狀態，這是典型的無限負荷狀態。如果施加額定電壓，電流通常會達到額定電流的6 ~ 8倍；但電機額定電壓下的空載電流通常遠小于電機的額定電流，一般小于額定電流的1/2:高速電機占額定電流的比例很小，而多極低速電機占額定電流的比例很大，有的單繞組變極多速電機甚至接近或超過電機低速時的額定電流。

03電機低電壓運行的嚴重后果

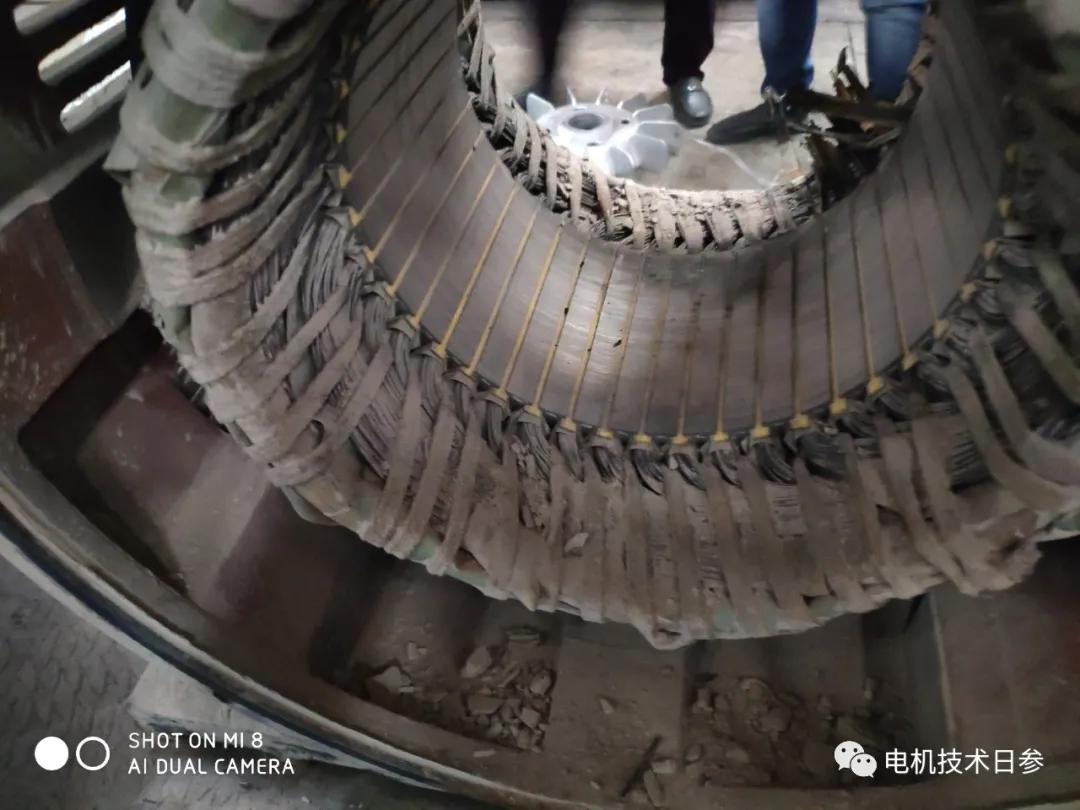

根據相同功率條件下電壓和電流的關系，以及相同電機在不同負載條件下電壓和電流的關系，我們很容易理解為什么電機在一些室外臨時線路條件下容易燒毀：為了達到額定功率或驅動特定設備正常運行，電機輸出只能在電壓不足的情況下通過增加電流來拖動負載，最終結果是電機繞組過熱，因電流過大而燒毀。電機額定功率越高，電源電壓波動引起的過流現象越嚴重；由于繞組匝數多，電抗值大，小型電機相對不靈敏。

04電機運行中電壓正超差是否會導致電機電流增加？

額定電壓是電機額定運行的基礎。在電機負載匹配合理的情況下，電機在額定電壓下運行是最安全可靠的，要避免欠壓或過壓

電機欠壓運行的不良后果很容易理解。畢竟在特定工況下運行的電機必須輸出設備所需的轉矩，電壓不足，電流增大，才能保證輸出功率恒定。電源電壓過高不一定，可能導致電機電流增大，電機繞組絕緣使用壽命大大縮短，也可能導致電機電流降低，電機負載能力提高。當電機額定運行時磁路不飽和時，適當?shù)倪^電壓會提高導磁材料的利用率，此時過載能力會增加，而勵磁電流不會明顯增加，但電流中的負載分量會隨著電壓的增加而成比例減少。綜合效果就是電機電流會降低。當電機處于額定運行時，磁路飽和。過電壓會加劇磁路的飽和程度，勵磁電流會迅速增大，甚至呈指數級增大，導致電流急劇增大，燒毀電機。
